0×00 前言


前段时间公司防火墙所在物理机死机了,导致公司网络瘫痪。公司各网站无法访问,所以才想到去研究这个Pfsense HA。正好公司在准备举办一个比赛,作为安全工作者,肯定有压力啦!!各个方面都要去考虑是否存在安全隐患。这个防火墙必然也在考虑的范围之内,如果这个防火墙被破坏者弄挂了怎么搞了???那比赛是不是就没法进行了。

这名字有点高大上的感觉啊!其实说白了,就是弄两pfsense防火墙,一台挂了,另外一台马上接管工作,不至于中断业务。

0×01 Pfsense&&HA简单介绍


pfSense是一个基于FressBSD,专为防火墙和路由器功能定制的开源版本。它被安装在计算机上作为网络中的防火墙和路由器存在,并以可靠性著称,且提供往往只存在于昂贵商业防火墙才具有的特性。

HA(High Available), 高可用性群集,是保证业务连续性的有效解决方案,一般有两个或两个以上的节点,且分为活动节点及备用节点。通常把正在执行业务的称为活动节点,而作为活动节点的一个备份的则称为备用节点。当活动节点出现问题,导致正在运行的业务(任务)不能正常运行时,备用节点此时就会侦测到,并立即接续活动节点来执行业务。

0×02 Pfsense HA深入


简单绘了个拓扑图:

enter image description here

拓扑图确实有点不咋的啊!可以说是有点难看,有什么好的软件可以给我推荐下啊!

简单的说下上面那个图,这个实验我是在我的虚拟机上面弄的。

Pfsense1 + Pfsense2 = Pfsense HA

WAN:192.168.1.101 192.168.1.102 192.168.1.254

GW: 192.168.1.1 192.168.1.1 192.168.1.1

LAN:1.1.1.1 1.1.1.2 1.1.1.254

也就是在三层交换机上只要一条默认路由就好,这个条默认路由就指向1.1.1.254。 这个ip是由Pfsense1和Pfsense2虚拟出来的。

如果你仔细观察的话,会发现我少了东西。呵呵!就是中间不是还有一根线么???

怎么你这里没体现出来了????

中间这根线是心跳线,是 MASTER 和BACKUP 通信用的,当BACKUP发现MASTER挂了,它就会自动切换状态变成MASTER。这里我用的LAN口这根线做为心跳线。(这样有个缺点就是广播包有点多,对交换机的负担相对有点重)

注:在弄Pfsense HA过程中Pfsense1和Pfsense2有两个状态一个是MASTER,一个是BACKUP。

enter image description here

enter image description here

0×03 具体实现Pfsense HA


A 增加虚拟ip

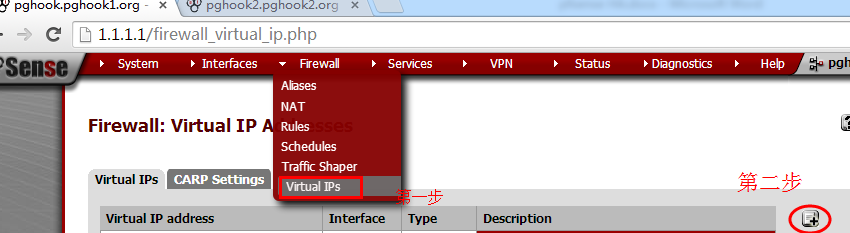

enter image description here

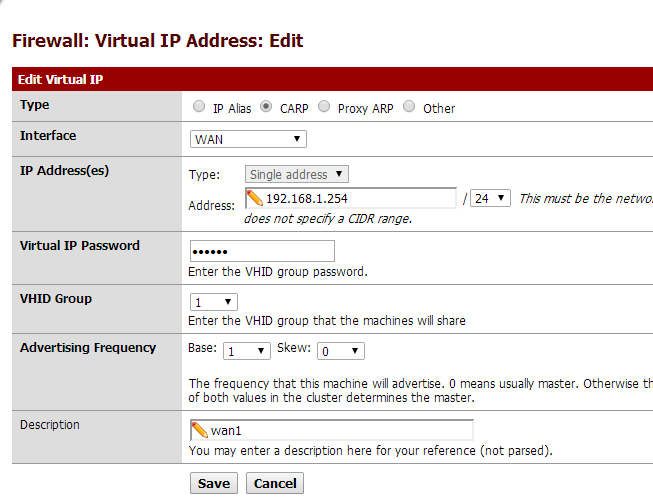

增加wlan口的虚拟ip

enter image description here

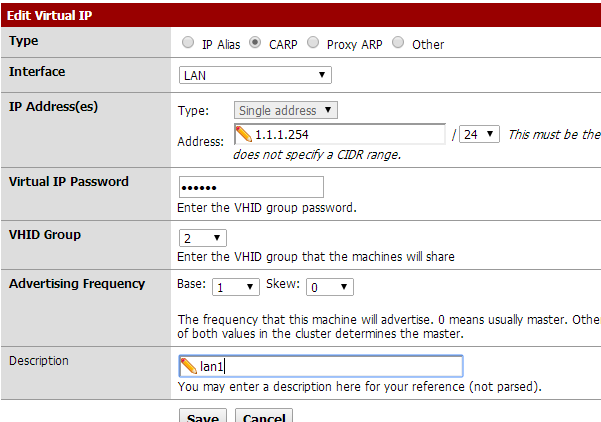

增加lan口的虚拟ip

enter image description here

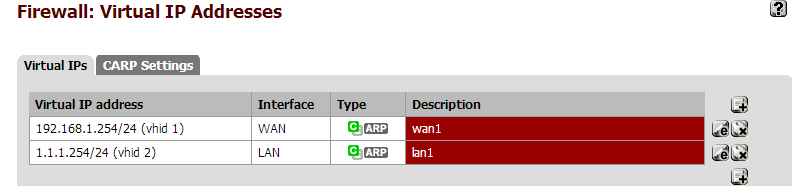

都弄完成了

enter image description here

B CARP设置

enter image description here

enter image description here

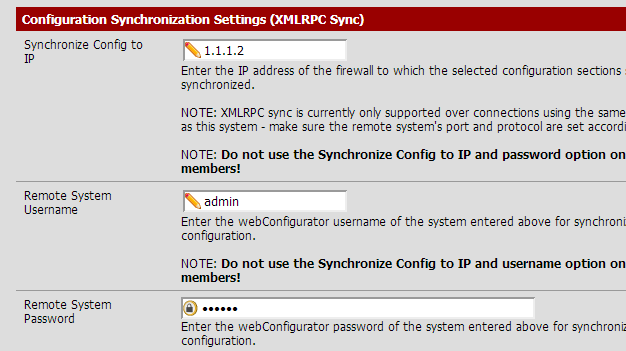

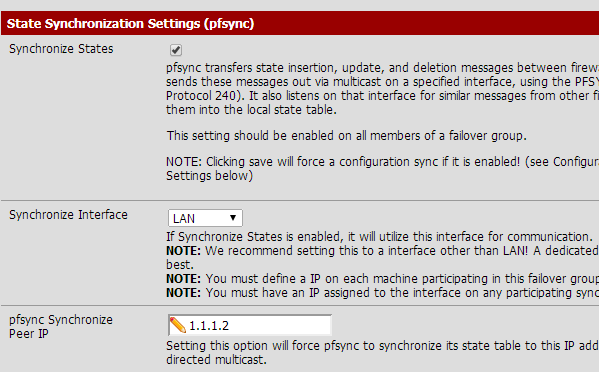

下面还有各种同步选项,请根据自己的实际情况去勾选。

弄好了后,你就可以登录到http://1.1.1.254/index.php 上去配置。

也就是MASTER防火墙上去配置。在MASTER防火墙上配置了数据会同步到BACKUP(有个前提啊!前提是你勾选了那个勾。),所以不用当心这个数据的问题。

0×04 简单的看个端口转发吧


这里需要在MASTER防火墙做了个端口转发

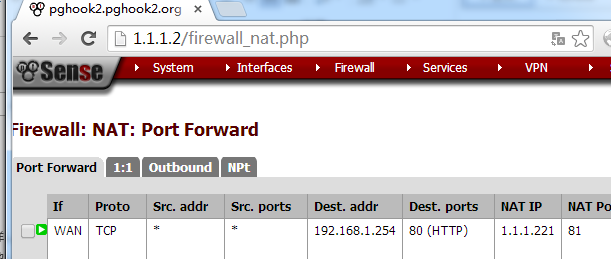

enter image description here

到BACKUP上面来看,数据已经同步过来了。

说明下:配置防火墙请一定要到MASTER防火墙上面去配置,在BACKUP上配了是没用的。

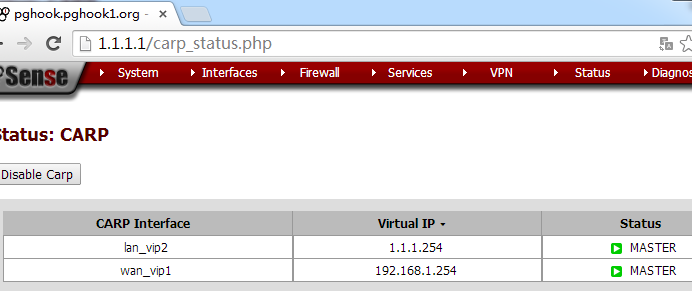

enter image description here

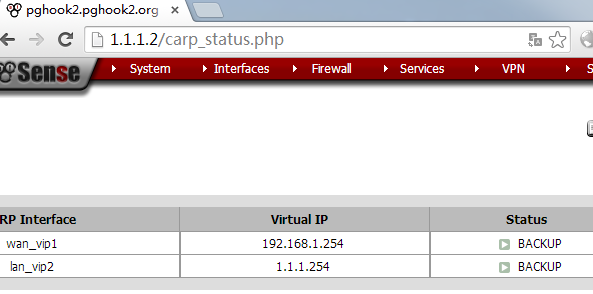

enter image description here

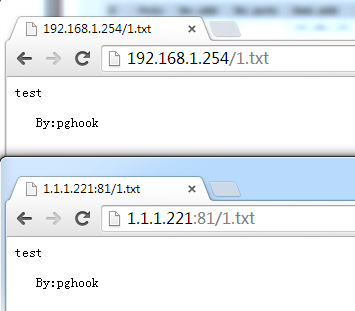

我把MASTER防火墙关机,BACKUP防火墙马上接管成为MASTER防火墙, 照样不影响访问254。

好吧!就介绍到这里,有问题欢迎大家来和我交流。
