0x00 前言


在HackingTeam泄漏的文件,我们发现了有针对主流聊天软件中的语言进行监控的代码,其中包括国内常用的微信。下面就以微信为例,来分析一下HackingTeam是如何实现语言监控的。

语音监控的相关代码在core-android-audiocapture-master文件夹下,通览全部源码之后,我们发现,语音监控的实现,主要是通过ptrace实现代码注入,将一个动态库注入到微信的进程中实现的。由于Android系统对权限的控制,要实现该目的,必须要拥有管理员权限才可以。也就是说,恶意软件需要先获取root权限,之后才能进一步实现语音监控。

0x01 实现


下面进入主题,说说是如何实现语音监控的。

core-android-audiocapture-master\dbi_release文件夹里面是程序主要代码,包括的文件如下

enter image description here

其中,hijack文件夹下包含了一份进程注入的代码,该代码的主要功能就是通过ptrace将一个动态链接库(*.so文件)注入到指定的进程里面,并执行。实际上关于进程注入的代码,之前已经有过很多个版本了,关于细节就不再赘述。相信在不久之后,基于HackingTeam泄漏版进行改写的hijack将会大量的出现。

当动态链接库文件被注入到微信进程之后,会直接调用初始化函数,该函数即为libt.c中的my_init函数。

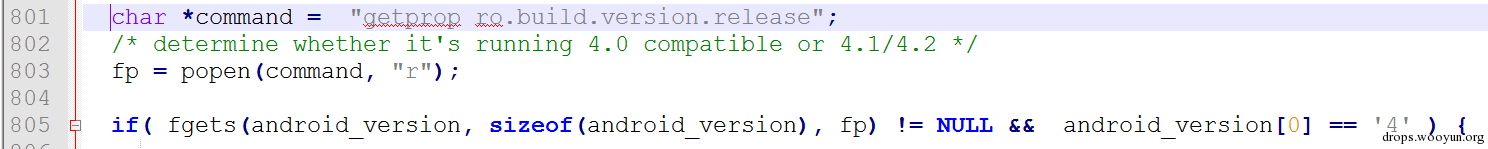

在my_init函数开始部分,首先对系统版本进行了判断,并根据不同的版本采取不同的措施。

enter image description here

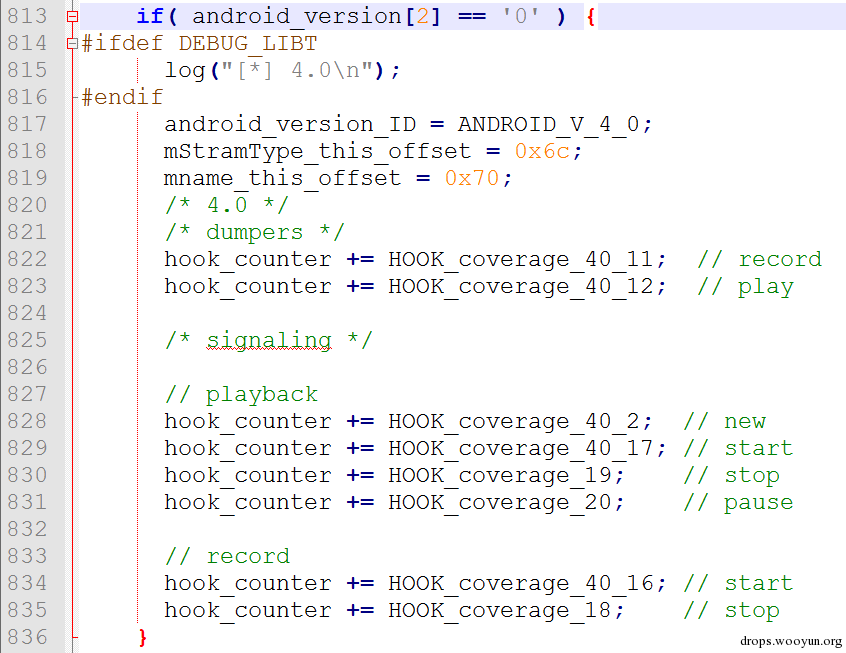

为了更容易理解,我们选取android 4.0的环境,看看my_init都做了写什么事情。

enter image description here

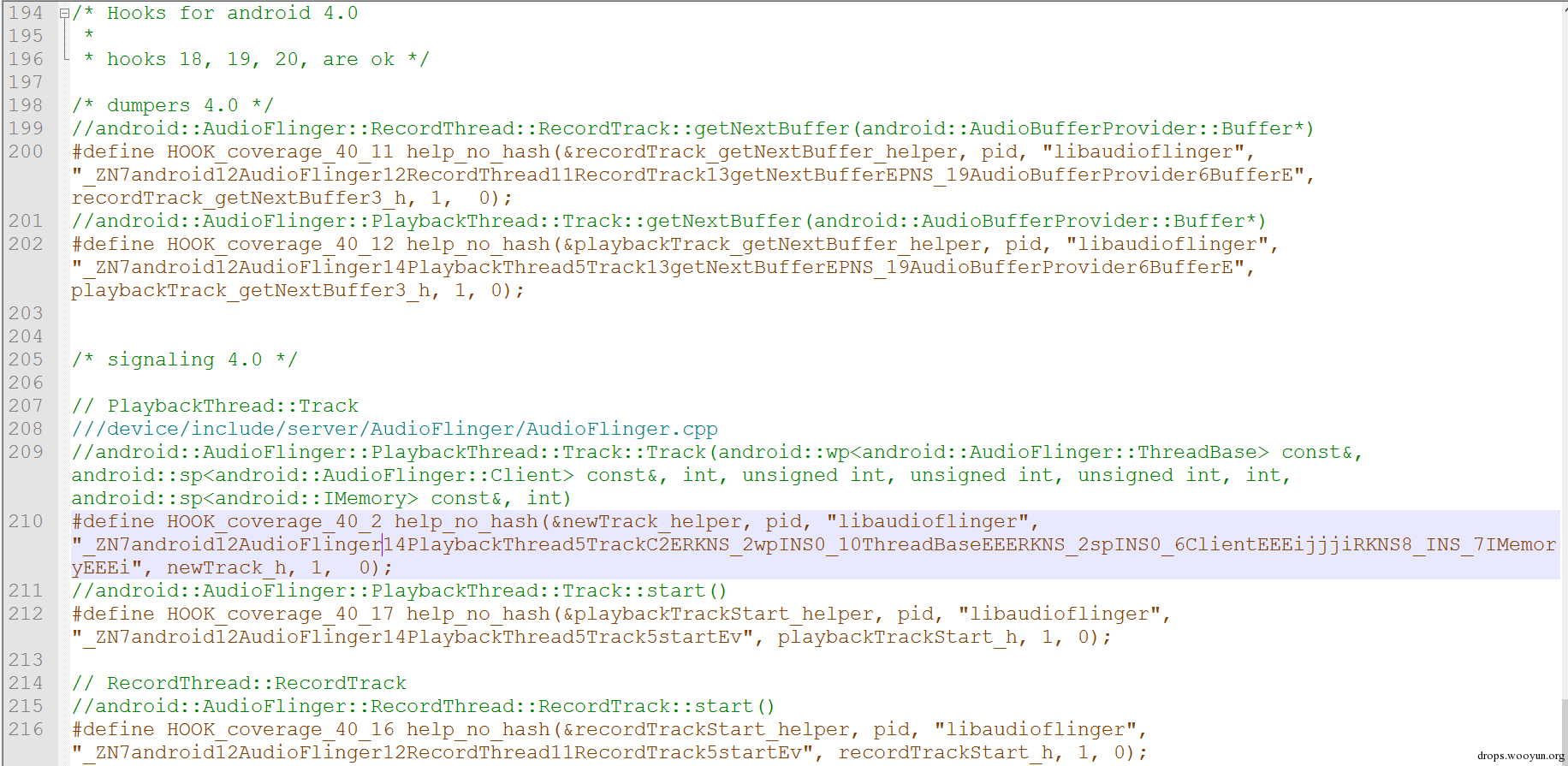

可以看到很多HOOK_coverage_XX形式的变量,这实际上是函数调用的宏定义。相关的定义在hijack_func\hooker.h文件中

enter image description here

根据上图可以知道,HOOK_coverage_XX实际上是调用了help_no_hash函数。那么我们先来总结一下help_no_hash函数都做了些什么,该函数在libt.c文件中定义。

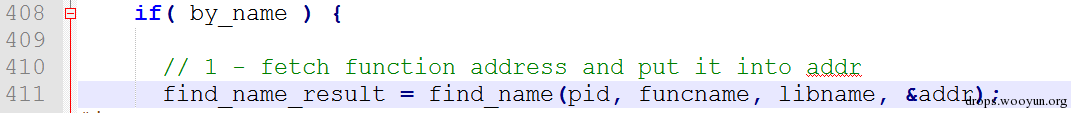

首先,help_no_hash调用find_name来获取指定函数地址。find_name的实现在util.c文件中,过程就是通过指定的pid读取/proc//maps文件,获取libname的基址Base和文件路径Path,随后根据Path读取libname这个文件并解析,获取funcname的相对地址偏移VA,最后计算Base+VA就是funcname在进程中的实际地址,最后写入addr中。最后把libname所在的内存属性设置为可读写和执行,方便后期进行修改。

enter image description here

经过find_name的调用,就可以找到funcname函数的实际地址,就是addr的值。之后通过判断addr的值,就可以知道该函数指令集是ARM还是THUMB。并根据不同的指令集进行不同的处理。重点看一下ARM指令集的处理

enter image description here

根据上图,可以看到,主要内容就是初始化hook变量,hook变量的类型是struct hook_t *,随后修改funcname函数的前12个字节,实现inline hook。

对于THUMB指令集,实现的功能也类似。都是inline hook,只是在具体指令上有些差别。此处就不再赘述了。

综合上述的信息,总结一下,help_no_hash函数的主要功能就是对于指定的函数实现inline hook。相信该部分代码以后也会流行起来的。但是该段代码虽然写的比较漂亮,但是依旧存在一些问题,诸位发挥拿来主意的时候,最好还是多测试一下。

回到主题,既然知道了help_no_hash是实现了inline hook功能,那么就来总结一下,都hook了哪些函数。

enter image description here

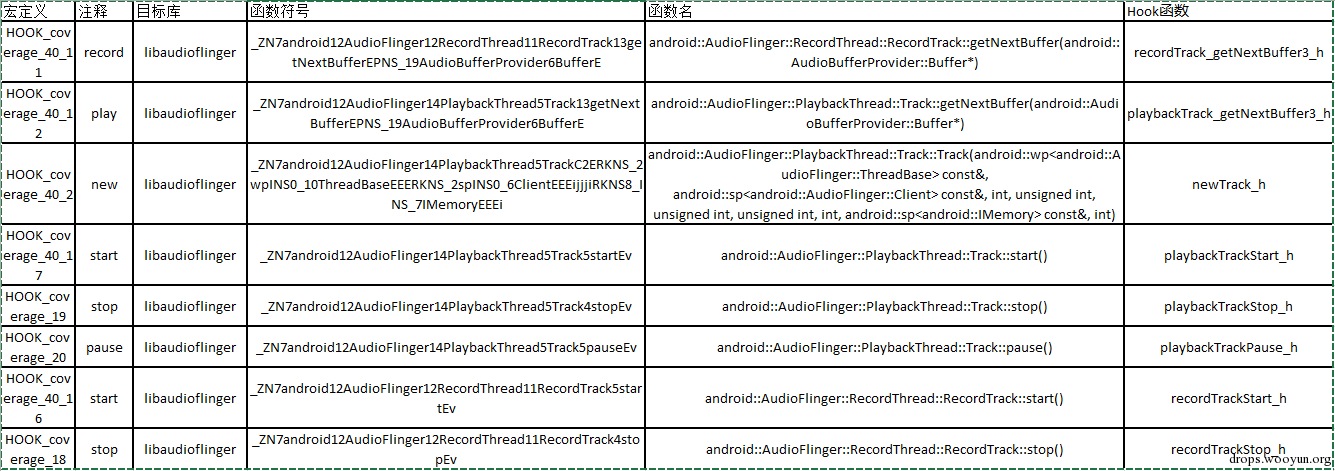

上表总结了hook关系。我们重点关注的是”Hook函数”这一项,里面的内容就是实际的代码。各个函数主要是实现监控并记录的功能,我们挑选一个比较有代表性的”newTrack_h”来进行分析。

newTrack_h函数实现是在hijack_func\hooker_thumb.c文件中。

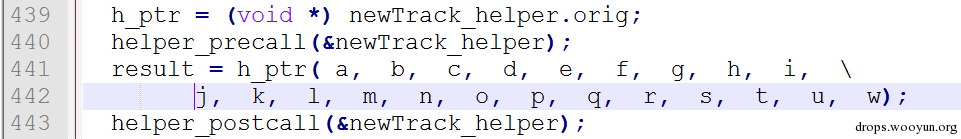

由于使用的是inline hook,并且目的是监控,而非控制,所以,在每个Hook函数开始位置都有相似的调用原始函数的过程。通过helper_precall和helper_postcall来实现安装和卸载inline hook的功能。

enter image description here

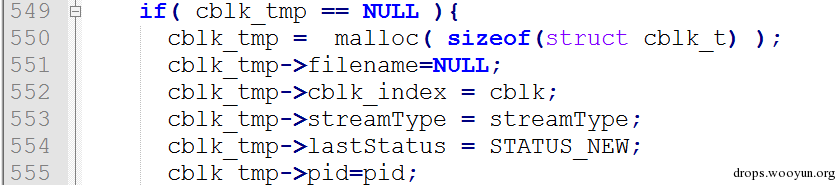

之后经过一些无关紧要的操作,生成一个struct cblk_t *类型的结构体变量cblk_tmp,并进行初始化。

enter image description here

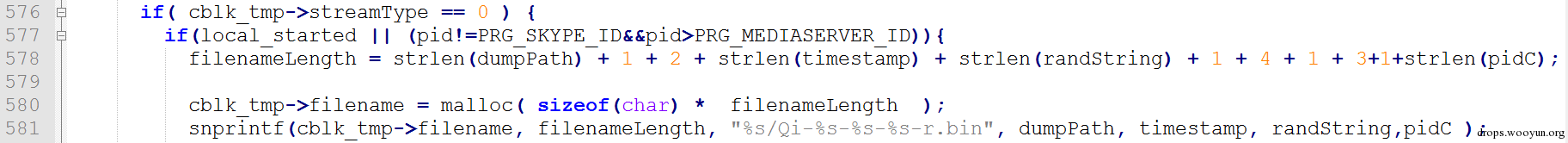

然后为cblk_tmp->filename生成一个值,作为保存的文件名。

enter image description here

以cblk_tmp->filename作为文件名创建文件

enter image description here

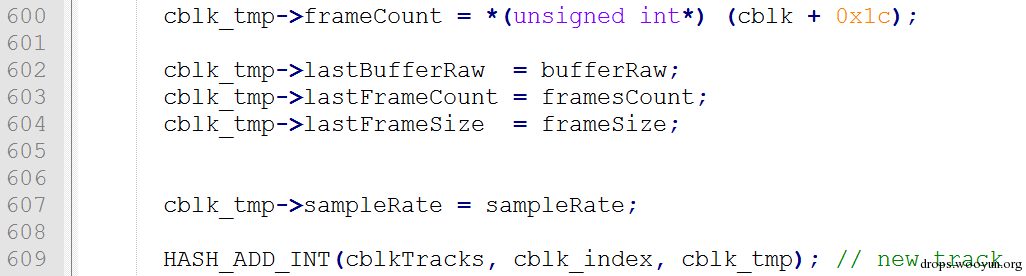

继续对cblk_tmp的成员变量进行赋值,最后放入哈希表中,方便后续的查找等操作。

enter image description here

至此,newTrack_h函数的主要流程就描述完了。相信大家一定很奇怪,说好的语音监控呢?根本没有看到啊。事实上,用于记录语音的操作是在recordTrack_getNextBuffer3_h和playbackTrack_getNextBuffer3_h中实现的,从名字就能看出来,这两个函数分别用于在录音和播放的时候,用于记录音频内容。由于这两个函数比较复杂,我们只重点介绍一下音频记录相关的部分。

选取playbackTrack_getNextBuffer3_h进行分析,该函数实现在用户播放语音的时候,进行记录。

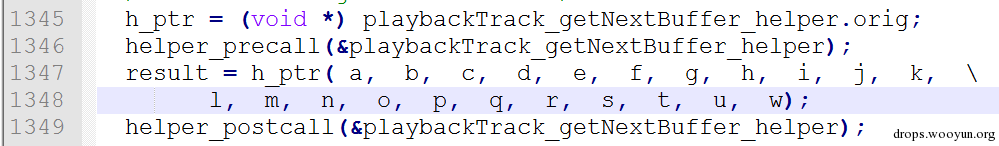

在函数的开始部分,依旧是调用原始的函数。

enter image description here

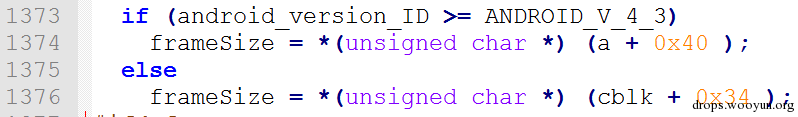

之后,会根据系统版本,通过硬编码的偏移值,获取系统结构地址。

enter image description here

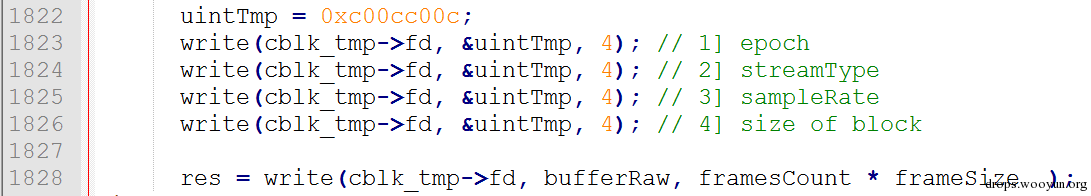

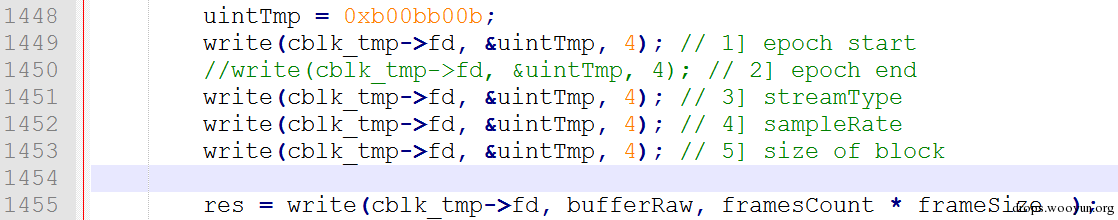

然后将信息写入文件

enter image description here

注意到,bufferRaw就是音频的信息,根据之前的表格,可以看到playbackTrack_getNextBuffer3_h实际上是对AudioFlinger::PlaybackThread::Track::getNextBuffer函数进行的Hook,其参数AudioBufferProvider::Buffer *的内容,就是音频内容,也就是bufferRaw的来源。通过记录bufferRaw,就能记录原始的音频内容了。

enter image description here

在recordTrack_getNextBuffer3_h函数中也有类似的操作,就不赘述了。

enter image description here

从记录方式上来看,该代码按照自己定义的方式来记录信息的,生成的也是bin文件。所以生成的文件并不能直接用于播放。好在HackingTeam预留了一个转换文件,在decoder\ decoder.py文件中,实现了将记录的bin文件转换为wav文件的功能。

0x02 结语


至此,语音监控功能的源码分析也就基本完成了。总体看来,HackingTeam的代码写的还是非常漂亮的,其中动态库注入部分,以及inline Hook部分源码,预计在未来一段时间会被借鉴与各种Android项目中。但是这分代码依旧存在一些问题,首先是必须root权限才能正确执行,而且在实现的过程中,使用了一些硬编码,而Android系统本身碎片化十分严重,各种定制ROM流行,这就使得硬编码只能适配少数一部分系统,而无法做到对所有Android系统都有效。相信这也是一种无奈之举吧。
