0x00 背景


本报告仅代表个人观点,与所在公司、所属团队、所在职务无关。因考虑人身安全,本节选由wooyun知识库代为匿名发布;全文待咨询相关人士后再决定是否公布。

2013年8月,在一大型电商网购联想A820t(属移动定制机型号)行货后,发现预装应用出现了异常:按道理,该机器本应有可卸载的移动预装应用,但实际上并没有,而多出了许多无法卸载的其它应用。经过技术分析,发现和鼎开存在关联。在接下来的数周内,连续或零散进行了实体店和网络调查,并形成了约50页报告并持续反馈给CNVD。

2013年9月后,该事件连同报告移交由CNCERT和CNVD处置;2014-2-14,ANVA进行初步处置披露(http://www.anva.org.cn/webInfo/show/1181);2014-3-15,央视315晚会进行了部分曝光。本文为本报告的技术部分和普通用户处理方法节选。

本报告致谢如下人员:CNCERT、CNVD 相关工作人员;dex2jar、apktool、jdgui作者;大型城市公共交通系统(地铁、巴士、县际班车等);手机实体店员工;其它在网络上进行相关主题讨论和问题咨询的网友。

本报告不希望成为新一轮口水战的起点,更希望成为每个参与互联网事业的人员反思自身的一个驿站——在这场抢占移动互联网用户和入口的大战中,每个人都有罪过。

0x01 应用名称、版本、权限演化历史、渠道区分


com.android.tunkoo.scan一般被放置于/system/app/目录下,故而这类被恶意刷机的的行货无法对其卸载。其名称具有伪装性,目前已经发现两个。

应用名称 版本号 文件sha1值
SystemScan 1.1 1485f3944756655ff23361ee7f4ab0ace9f110c1
SystemServer 1.2 43cc56679117fcc58d1b1f2515ff163f26301026

表:com.android.tunkoo.scan版本历史

这两个版本的apk均以“DINGKAI.RSA”签名, openssl打印信息均一样。以签名颁发者“beijing dingkai”为关键词搜索,初步认为是北京鼎开联合信息技术有限公司。

两者所申请的权限如下,其中 “SystemServer”作为高版本,比“SystemScan”多申请了联系人和短信读取权限。从Android 3.1开始,应用要接收Android广播(比如开机自动启动),必须要让用户至少运行一次,并且没有在设置中“强制停止”;但com.android.tunkoo.scan被放置于/system/app,因此即使没有入口让用户启动过,也可以无视该规定,作为系统应用自动开机运行。

enter image description here

表:com.android.tunkoo.scan所申请的权限列表和演化

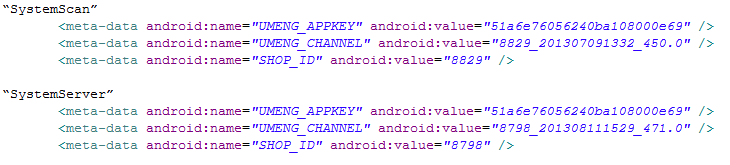

为了区分不同的刷机渠道,每个com.android.tunkoo.scan中的AndroidManifest.xml中,使用友盟SDK的UMENG_CHANNEL字段定义了刷机ROM标识字符串,同时还有一个SHOP_ID字段标识推广渠道id。

enter image description here

图:两个样本的AndroidManifest.xml值

0x02 上报分析


概述

com.android.tunkoo.scan除了使用友盟SDK作简单渠道统计外,还有一套自己的上报机制,主要目的是持续监测用户行为并进行上报。为了逃避快速沙箱检测,com.android.tunkoo.scan组合使用定时器(Alarm)、广播(Broadcast)和服务(Service)机制,对监测行为进行了延后或轮训;为了阻止手工快速分析,这些上报信息在手机存储和发送到服务器中,均运用了不同的对称加密方法和密钥。

通过对发送加密前的日志进行分析,相关的上报内容被分成三大类发往不同的统计接口。

第一类为手机基础信息上报,上报时机为插入SIM卡且每次连接网络。上报内容有:

A. 手机硬件信息:手机型号、手机WIFI MAC地址
B. 运营商识别信息:IMEI、IMSI(若有插入SIM卡)、手机号码
C. 手机软件基础信息:安卓版本号、root情况
D. 手机软件列表信息:已安装应用列表
E. 鼎开刷机标识:ROMID、shop_id、device_IOS

第二类为用户使用行为信息上报,上报时机为每次连接网络、或手机开机两小时后每两小时。上报内容有:

A. 运营商识别信息:运营商信息
B. 手机上网运行信息:上网类型、历史上网ip
C. 手机软件运行信息:正在运行的应用列表、曾经连接过网络的应用和流量
D. 手机软件其它信息:安装卸载应用历史
E. 定位信息:通过网络定位获取用户的地理坐标

第三类仅存在于“SystemServer”,为特定信息挖掘上报,上报时机为每次连接网络、或手机开机两小时后每两小时。上报内容有:

A. 15个短信关键词命中计数
B. 11个联系人关键词命中计数
C. 手机QQ应用信息:使用该手机登录过的QQ号、所有QQ联系人的头像图片文件名、所有QQ群的头像图片文件名

以下详细讲解其上报时机、格式和运作机制。

手机基础信息上报

这是预装统计最基础的内容上报,依据各种条件判断,上报到以下url中的其中一个:

http://x.xxxx.com/api.aspx?t=1 (“SystemScan”、“SystemServer”)
http://xxxxxxx.xxxx.com/?p=daoda3 (“SystemServer”)
http://x.xxxx.com/api.aspx?t=6 (“SystemScan”)
http://xxxx.xxxx.com/rec.aspx?t=0&iszip=false (SystemScan,SystemServer)

一条完整的上报统计格式如下:

ROMID={ROMID}||device_IOS={device_IOS}||device_IMEI={device_IMEI}||MAC={MAC}||os_Version={ os_Version }||shop_id={ shop_id }||device_IMSI={device_IMSI}||device_Model={device_Model}||device_Number={device_Number}||device_app_list={device_app_list}||nettype={nettype}||isrooted={isrooted}||postdataindex={postdataindex}||allsendindex={ allsendindex}||TIME1={TIME1}||TIME2={TIME2}||TIME3={TIME3}||

enter image description here

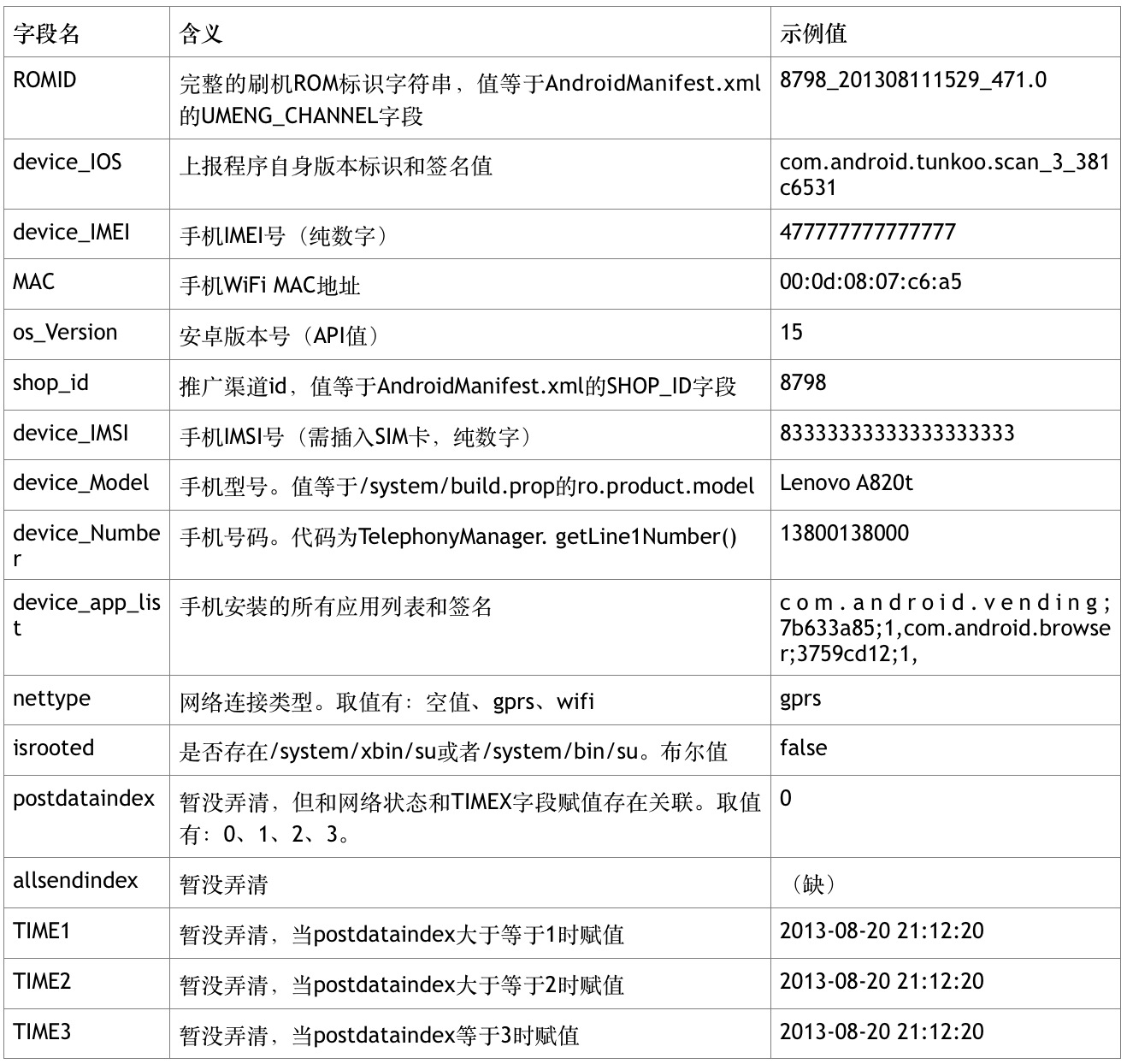

表:手机基础信息上报字段名含义和示例值

主要的上报逻辑有:

1. 在开机后,周期性检测手机是否插入SIM卡(TelephonyManager.getSimState() != SIM_STATE_ABSENT)。如果条件不成立,则潜伏不运行(即使存在wifi连接)。
2. 插入SIM卡后,如果发现有网络连接(GPRS/WiFi等),并且距离上一次发送已经超过10分钟,则在连接后发送一个统计心跳维持包。该心跳包仅包含ROMID、IMEI、MAC三个字段信息,其余字段均赋值为null。一个日志信息如下(敏感信息已用示例值替代):
3. 如果期间有安装或者卸载过应用,会在下一次连接上网络后发送完整统计包,此时心跳包内所有null值均被替换为完整信息。此处上报的手机个人敏感信息最为详细。一个日志信息如下(敏感信息已用示例值替代):
4. 如果周期内统计发送失败,会延长时间重试3次,延长时间分别为2分钟、20分钟、2小时。

用户使用行为信息上报

这是持续跟踪用户使用行为并进行上报的机制。依据不同版本,上报到以下url中的其中一个:

http://xxxxxxx.xxxx.com/?p=caiji3(“SystemServer”)
http://x.xxxx.com/api.aspx?t=3(“SystemScan”)

当用户点击连接网络(GPRS/WiFi)、或手机开机两小时后每两小时,都会进行一次这样的上报。如果上报失败,会将待上报的内容,以数字编号文件形式存入“/data/data/com.android.tunkoo.scan/files/s”目录,并在后续逻辑中按文件顺序重新上报。故如果用户频繁开关机、或者长时间待机,会在此目录积累大量的待上报内容。

enter image description here

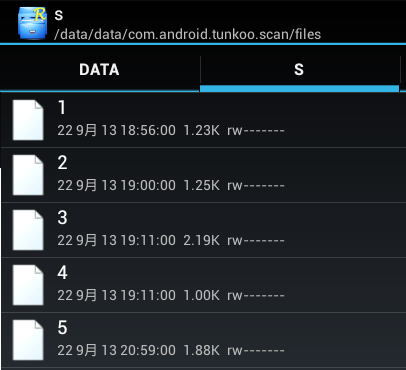

图: 用户使用行为上报信息缓存文件

一条上报统计示例如下,根据上报时间时采集到不同的用户行为,会有所变化:

TIME=2013-09-20 18:27:05||IOS=com.android.tunkoo.scan_3_8c81a411||IMEI=477777777777777||IMSI=83333333333333333333||SHOPID=8798||ROMID=8798_201308111529_471.0||MAC=00:0d:08:07:c6:a5||MODEL=Lenovo A820t||IP=172.0.0.1||LA=0||LO=0||APPUSE=com.speedsoftware.rootexplorer,d2481498,2013-09-20 18:25:53,2013-09-20 18:26:26&&||APPFLOW=||NETTYPE=,WIFI,net,2013-09-20 18:25:51,2013-09-20 18:26:26&&||APPINSTALL=||IP=172.0.0.1,2013-09-20 18:25:51&&||

enter image description here

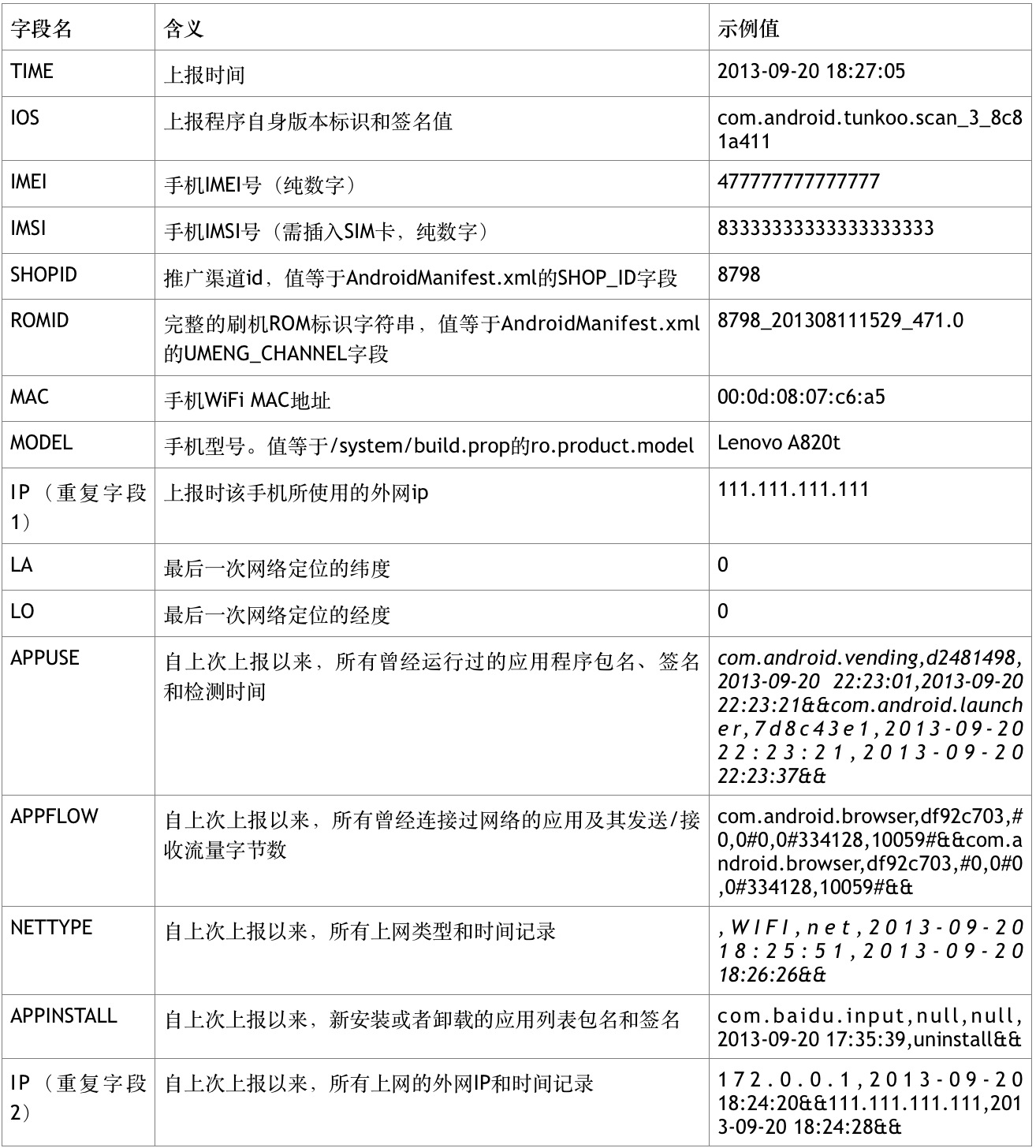

表:用户使用行为上报字段名含义和示例值

由于每种用户行为的频率不一样,故部分参数的行为采集频率(定时器设置间隔)、存储位置并不一致。

enter image description here

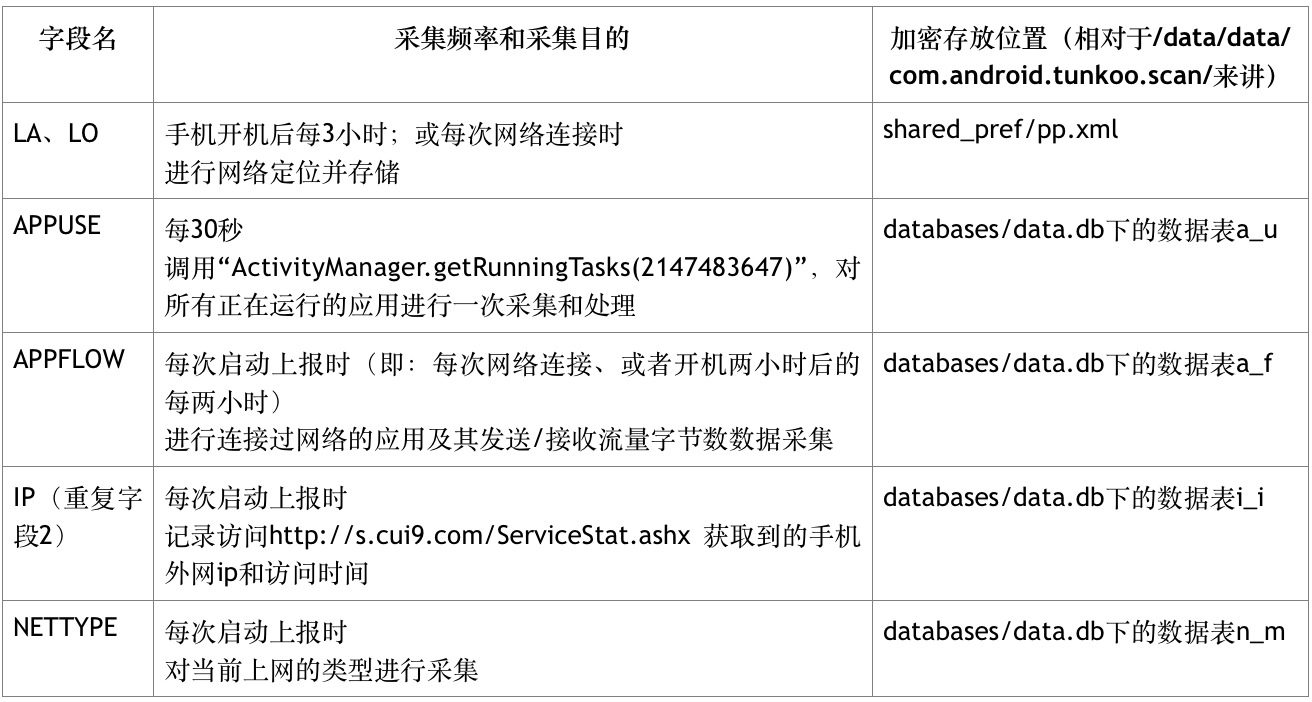

表:用户使用行为上报部分字段名的采集频率、目的和存放位置

特定信息挖掘上报(仅存在于SystemServer)

这是“SystemServer”新增的信息上报类别,为此该版本新增请求权限“android.permission.READ_CONTACTS”(读取联系人)和“android.permission.READ_SMS”(读取短信)。当用户点击连接网络(GPRS/WiFi)、或手机开机两小时后每两小时,都会进行一次上报检测,若检测到两次上报之间大于5小时,则向http://xxxxxxx.xxxx.com/?p=xincaiji3 进行一次上报。

一条上报统计示例如下:

IMEI=477777777777777||MAC=00:0d:08:07:c6:a5||MODEL=Lenovo A820t||Contact=1,0,0,0,0,0,0,0,0,0,0,||MSGSend=0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,||MSGRec=0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,||NumberFoldList=555555,||_HDList=AEEE,BEEE,||_THDList=KEEE,LEEE,

enter image description here

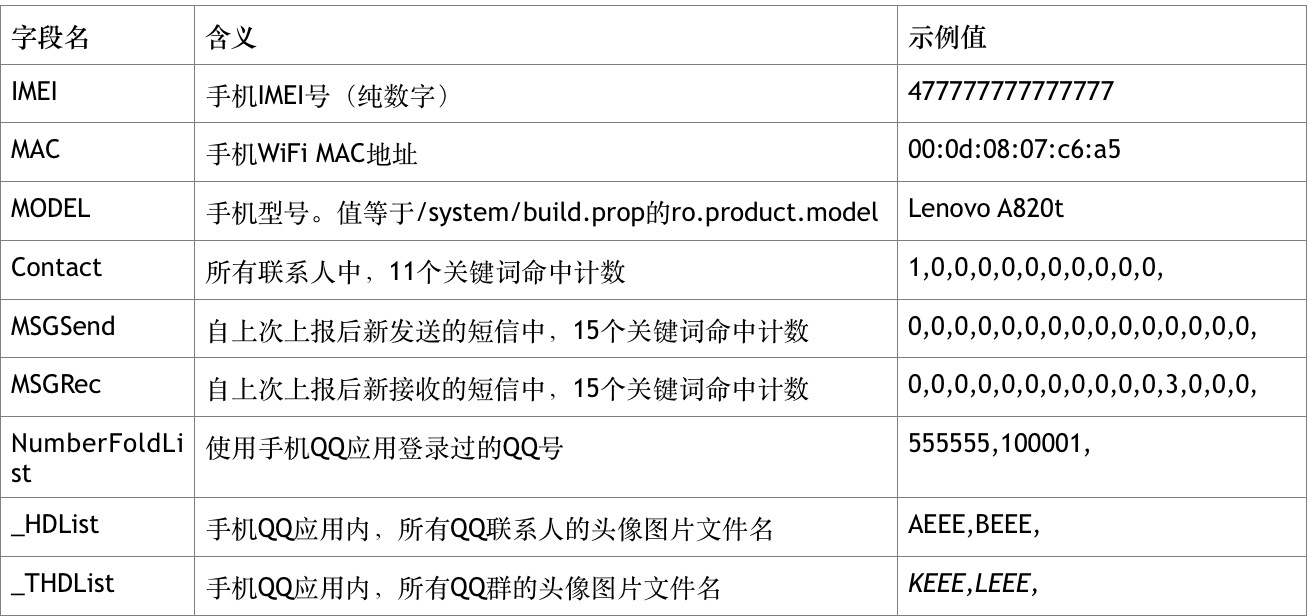

表:特定信息挖掘上报字段名含义和示例值

该上报有两个关键要点:

  1. 该上报涉及读取手机联系人和短信这两个强隐私信息,但只是进行关键词计数上报,而没有上报具体内容。

    其中对联系人列表进行扫描时,使用11个关键词进行包含匹配测试并计数:“老婆、宝贝、孩子、女儿、儿子、老公、老爸、老妈、爸爸、妈妈、老师”。 比如说,如果Contact上报的内容为“1,0,0,0,0,0,0,0,0,0,0,”,则表示所有联系人中,有1个号码的联系人名称包含“老婆”这个词,其它关键词均没有命中。 而对发送短信和接收短信的扫描中,除了上面11个联系人关键词之外,还新增了4个关键词专门匹配短信内容:“先生、女士、消费、还款”。 比如说,如果MSGRec上报的内容为“0,0,0,0,0,0,0,0,0,0,0,3,0,0,0,”,则表示自上次上报新接收的短信中,有3条短信内容包含“先生”这个词,其它关键词均没有命中。

  2. 该上报非常关注手机QQ软件在sdcard的目录信息。

由于手机QQ运行时的文件较多,难以放到/data对应的应用目录下,故这些文件都放到了sdcard目录下。但sdcard目录允许被任何应用读取,故导致可被“SystemServer”扫描相关目录并上报。猜测这个目的是为了尝试收集该手机用户的QQ使用习惯和用户喜好。

enter image description here

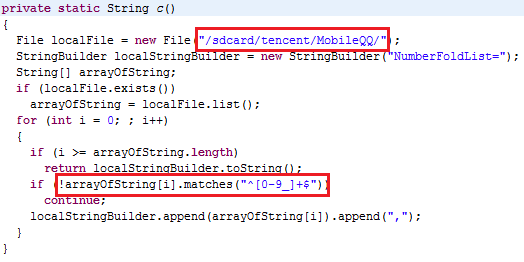

图:“SystemServer”扫描手机QQ目录获取所有登录过的QQ号

enter image description here

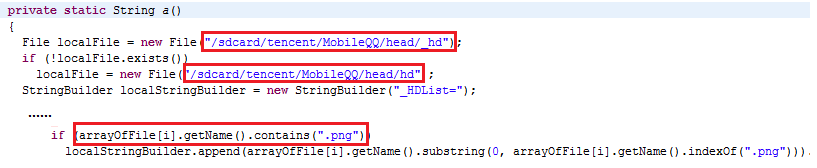

图:“SystemServer”扫描手机QQ的联系人头像缓存文件名列表

enter image description here

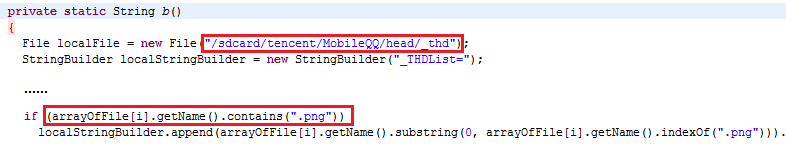

图:“SystemServer”扫描手机QQ的群头像缓存文件名列表

0x03 危害和查杀情况


com.android.tunkoo.scan的危害主要在于持续监测和上报,泄露了用户各种隐私信息和行为。在这个过程中由于大量使用定时器扫描和进行网络连接,故会持续消耗电量和网络流量;特别的,如果没有申请运营商流量套餐又误用GPRS上网,将会出现扣费问题。另外在某些情况下,可能会由于大量的扫描,引起系统缓慢和失去响应。

enter image description here

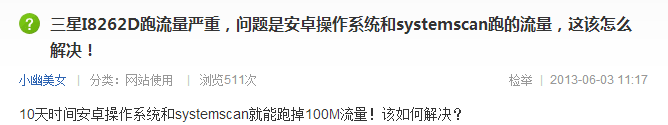

图:百度知道中有关“SystemScan”流量问题的提问

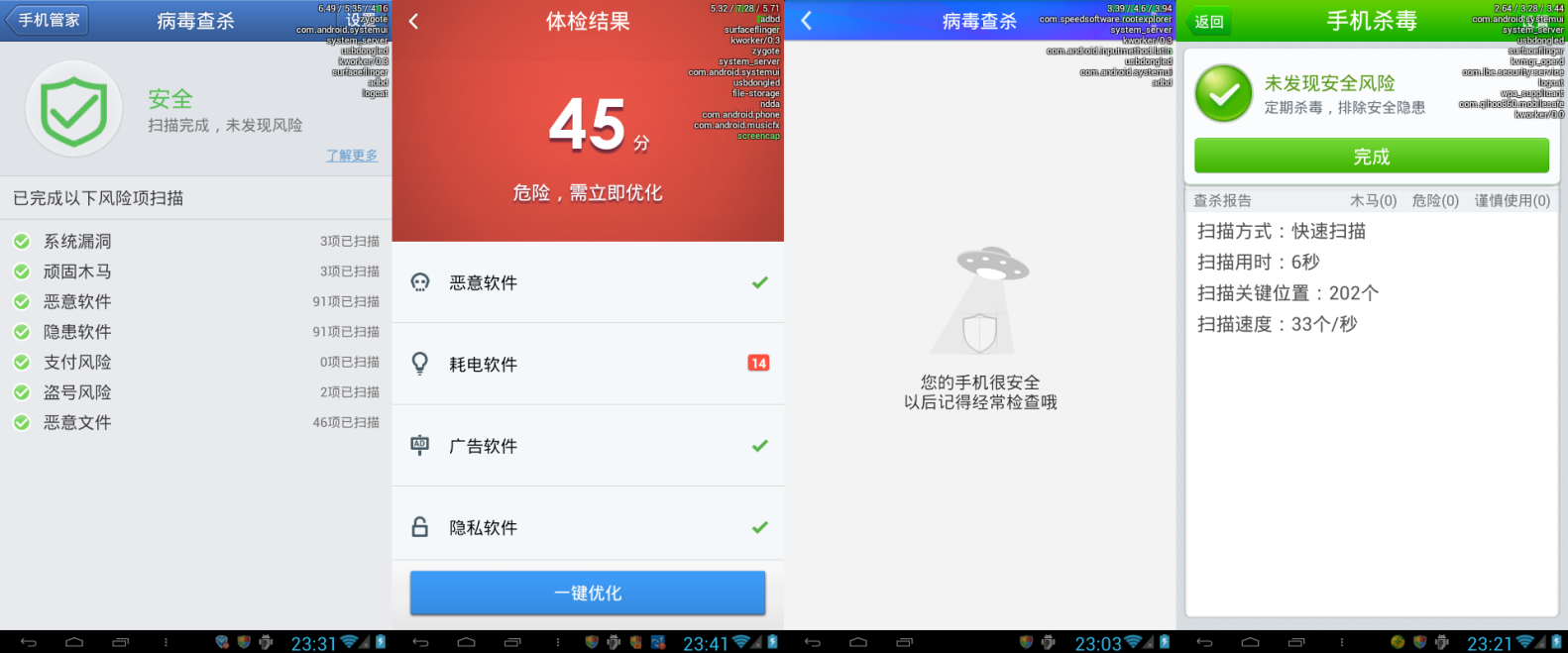

对com.android.tunkoo.scan的查杀情况,则进行了两次验证。第二次验证为2013-9,在测试机上进行了“SystemServer”(原版apk)查杀测试,仍然无法检出。截图从左到右:腾讯手机管家(病毒库20130922B)、金山毒霸(库文件版本2013.9.12.1947 + 启发扫描)、LBE(病毒库20130918.f)、360(病毒库20130922B)。此处对手机毒霸有个疑问,那就是无论扫描结果中的“耗电软件”(后台自启动应用列表)、还是应用行为管理,均找不到“SystemServer”应用可供管理或禁用。

enter image description here

图:2013-9在测试机上对“SystemServer”的查杀情况

0x04 鼎开的行货刷机手段


鼎开的恶意刷机,是在/system/vendor/operator/app/内的应用全部删除(此目录下的定制应用可被用户卸载),再在/system/app内放入无法卸载的应用。

enter image description here

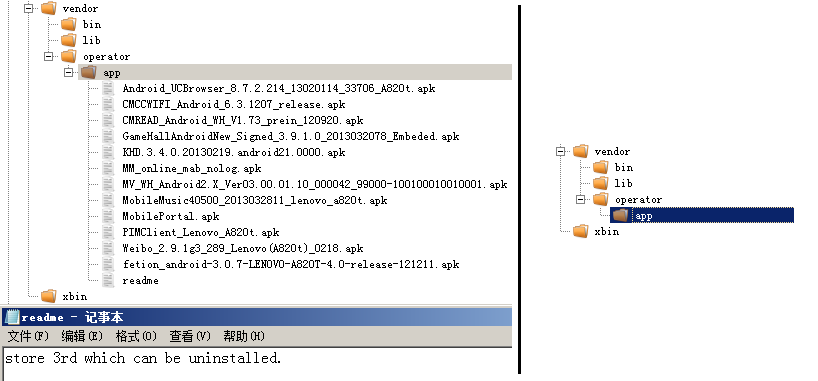

图:联想A820t恶意刷机前后/system/vendor/operator/app/目录对比。左:S115厂商包;右:问题手机

enter image description here

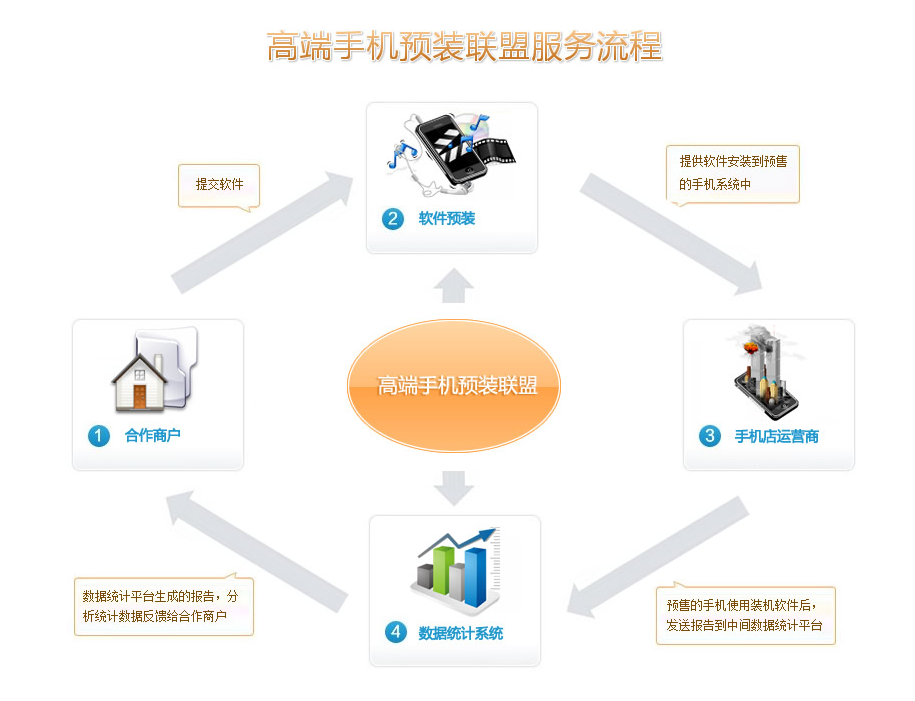

图:高端手机预装联盟服务流程

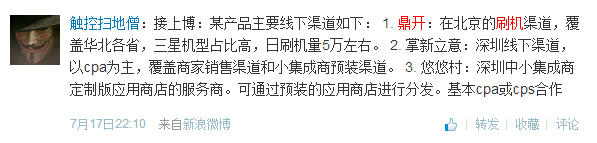

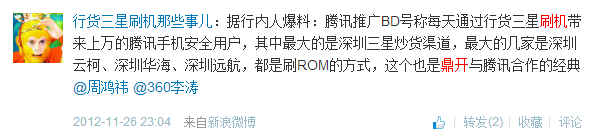

在新浪微博搜索中,以“鼎开 刷机”进行搜索的结果显示,鼎开似乎成为了行货刷机的公开幕后渠道,日刷机量至少5万,其最初的主要目标是三星行货(但后来也许也兼营其它品牌,比如联想),并且可能有大型互联网公司的参与。而这些信息,至少从去年底就开始存在,但并没有引起很大的反响。

enter image description here

enter image description here

enter image description here

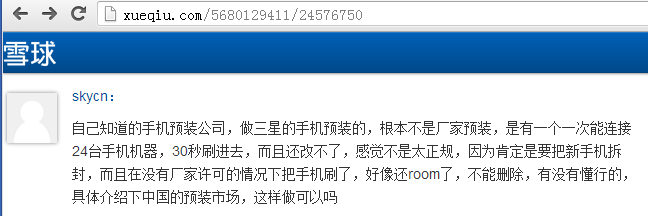

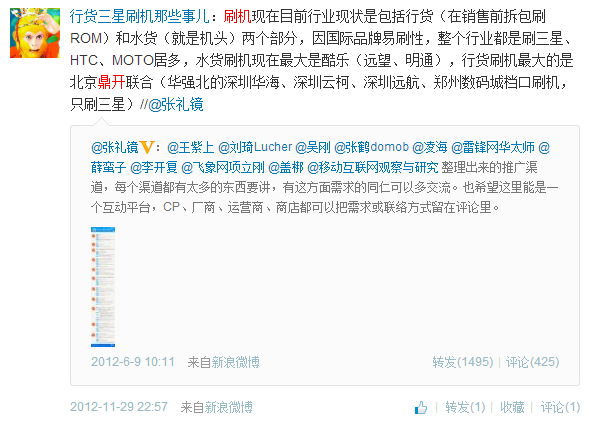

图:微博上搜索“鼎开 刷机”信息

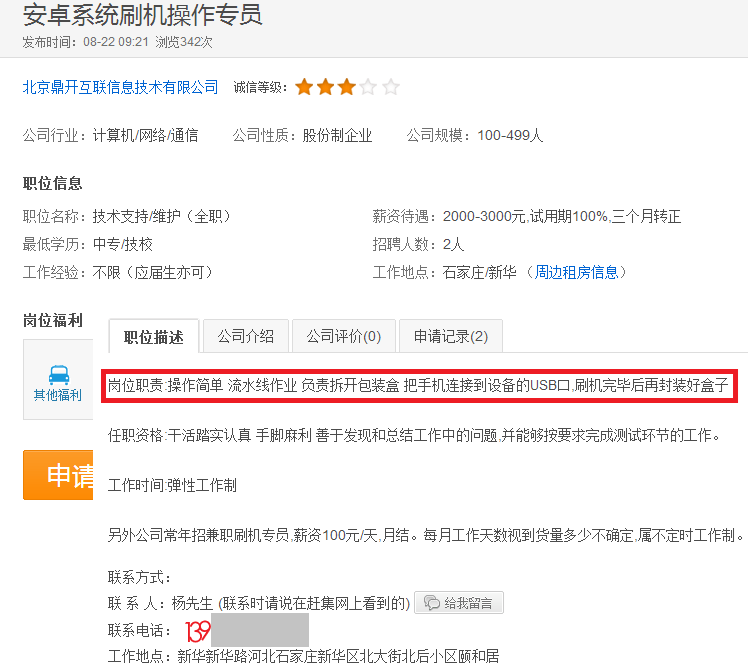

根据百度搜索的结果,鼎开至少从2012年开始,在智联招聘、赶集网、58同城等网站发布不同地区的招聘信息,比如广东深圳的rom编辑人员(2013-08-22),还有河南郑州(2012-05-29)、河北石家庄(2013-08-22)、广东深圳(2013-08-05)等地的安卓系统刷机操作专员,其中明显提到,刷机的操作流程需要有“拆包-封包”等破坏和伪造行货包装完整性的行为。

enter image description here

图:鼎开在石家庄招聘安卓系统刷机操作专员,其中提到的刷机流程

根据游戏葡萄的文章,除了鼎开之外还有其它的刷机公司,分布在不同的品牌和价位;至于刷机方法,已有一整套成熟的自动化工具。

enter image description here

图:刷机公司的工具

综合以上信息,可以看到失控的预装行为,早已经以非正当的方式,伸向了已渐趋理性、并且消费者一贯信赖的行货机。而从鼎开的合作模式和刷机操作来看,可以肯定渠道出现问题的可能性极大——有某些渠道商非法联合刷机商,私自拆开行货包装重刷一遍,刷完后用行货的封条缝合,外观上没看出动过,以此欺骗下游渠道商和最终用户。这样的行为已经明显损害了购买行货的消费者权益。

0x05 基于网络和实体店的感染情况与分布调查


为了摸清楚受鼎开刷机所影响的范围和分布情况,从2013年8月开始,针对城乡结合部区域进行了持续一周的实体店调查,在后续的周末中,也断续进行零散调查;同时在这个过程中,针对性进行网络搜索。

调查的结果如下:

1. 无论线上电商购买还是线下实体店购买,都有可能购买到被鼎开或其他刷机商恶意刷机的联想或三星行货。
2. 网络购物中,几乎所有知名电商,都或多或少存在以“行货正品”的形式销售被刷机手机。
3. 实体店调查中,有销售鼎开刷机的手机店,其区域分布广泛,且发现存在其它形式(非鼎开)的刷机。
4. 每部被恶意刷机的预装应用列表,随刷机时间、手机型号和推广渠道的不同而不同。这其中确实有大型互联网公司参与其中。
5. 如果一部运营商定制型号行货被刷机,不明就里的消费者会更大概率怪罪运营商、手机制造商,而不是真正的刷机商。

0x06 普通用户的解决方法


为了让用户确定自己是否遭受鼎开刷机,作者开发了一个“应用安装信息报告”(com.example.forensics.systemapp)。该应用可安装在Android 2.2及以上机器,在进入应用后点击“收集…”按钮并稍候。如果结果中出现“[重要提示!]发现疑似鼎开刷机的证据”、并且下面列出的安装包中出现“com.android.tunkoo.scan”或者“com.easyandroid.widgets”等(暂不判断是否为系统应用),那么恭喜你,很大概率中招了……

enter image description here

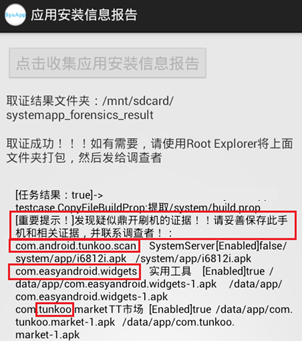

图:“应用安装信息报告”运行结果

enter image description here

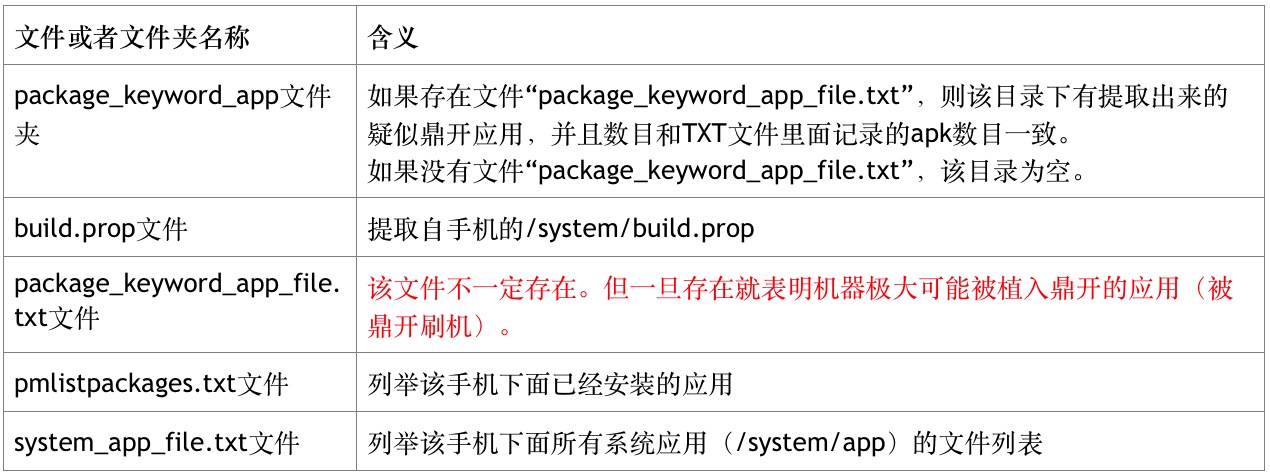

表:“应用安装信息报告”的结果文件夹含义

中招的解决之道,简单的方法是在设置中停用“SystemScan”或者“SystemServer”;但唯一最彻底的方法是重新刷机,如果对刷机不熟悉,最好带上发票,直接找当地的售后服务网点进行。即便自己懂得刷机,也需要做好个人资料(比如手机通讯录、短信等)的备份,同时也要承担操作失误而变砖、或者因为root/刷机计数增加等而失去保修的风险。另外:

1. 如果手机是MTK芯片的话,会容易出现因为MTK手机芯片特性而导致刷机后丢失IMEI号、手机SN号、wifi mac地址、蓝牙mac地址等这些手机唯一特征值的问题,从而引发系统问题,故建议使用纸笔或电子文件备份好以上手机唯一特征值。
2. 三星安卓手机会检查手机是否在官方行货状态,包括是否没有 root、是否为官方 recovery 等。一旦发现不符合条件,系统状态将会从“官方”变成“定制”状态。这种改变的结果,会导致失去保修资格。另外, 三星安卓手机存在一个刷机计数器(ODIN 刷机界面中的“CUSTOM BINARY DOWNLOAD”), 当用户自行刷机时,计数器加 1并在开机界面显示黄色感叹号告警,这样的结果同样是失去质保。

在刷机之外,消费者也可以积极做好和最终购买渠道的售后沟通和投诉,如有必要,也可考虑向手机制造商举报这个购买渠道存在问题。

对于还没有购买手机的用户而言,如果无法承受网购所带来的风险,那么去实体店购买的时候,一定要到当地知名的正规连锁店购买,并且仔细考察店内各种展示机里面的应用列表,如发现存在有疑问的应用,应及时咨询;在购买时,仔细检验包装,开机后检查应用列表是否有问题,并提防基于门店的渠道安装。当然比起网购,实体店由于种种原因,价格会比较贵——尤其是一款有一段上市时间的手机,此时网上的价格会比实体零售店的价格差距,很有可能会拉得非常大。

如果对自己网购能力有信任,那么请务必不要贪图小便宜,同时认真看网购评价,尤其是中差评,有可能会看出一些端倪。

0x07 附录:关于利用刷机方式植入“手机预装马” 进行用户信息窃取的情况通报(2014-2-14)(节选)


通过对该手机预装马进行持续监测,截至2014年1月CNCERT发现全国范围内感染该手机预装马的用户数达2167148个。感染用户按照区域分布和运营商分布情况分别如图2和图3所示。

enter image description here

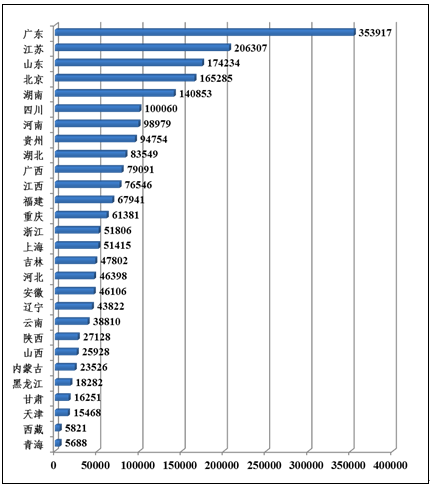

图2 感染“手机预装马”用户按照区域分布情况

enter image description here

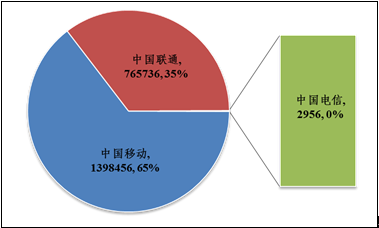

图3 感染“手机预装马”用户按照运营商分布情况

目前,CNCERT已协调域名注册商中国万网对“手机预装马”所用于采集用户信息的3个服务器域名x.xxxx.com,xxxxxxxxxx.xxxx.com,xxxxxx.xxxx.com进行停止解析处理,并协调电信增值企业网宿科技对服务器所使用的IP地址进行停止接入处理。

由于“手机预装马”在运行时具有明显特征,安卓手机用户可通过检查当前手机进程信息中是否含有名为“com.android.tunkoo.scan”的“SystemScan”进程,如果含有该进程则说明手机中已被植入“手机预装马”,用户须及时卸载“SystemScan”应用。

enter image description here

图4 “手机预装马”所运行的恶意程序信息

同时用户可以通过由CNCERT负责日常运营的中国反网络病毒联盟ANVA(www.anva.org.cn)[email protected][email protected]�信息,以便CNCERT开展处置工作。

检测APK:com.example.forensics.systemapp.zip
